Inleiding
Zoals je zult begrijpen zijn de ecologische projecten die in mijn site
worden aangeboden niet los te zien van mijn beeldende kunst project
GAIA. Dit project kun je bij Beeldende Kunst op de homepage kijken.
Reeds jaren heb ik getracht zo bewust mogelijk te leven vanuit milieu
opzichte in de dagelijkse terugkerende handelingen en voorzieningen op
het gebied van gebruik en verbruik van materie en energie. Mea en ik
hebben heel wat ervaringen opgedaan in vrijwel volledig ecologisch
leven gedurende 20 jaar in de Franse Pyreneen gedurende 3 of 4
zomermaanden per jaar en tevens 3
winters. Vanuit onze eerdere woonplaats in onze boerderij -de Blauwe
Wereld- in Overijssel hebben we een aantal voorzieningen gerealiseerd.
Vandaar zijn we inmiddels verhuisd naar een lvrijstaand huis in
Hardenberg.
Vanuit de boerderij was er helemaal geen openbaar vervoer mogelijk
omdat we in een der dunst bevolkte gebieden van Nederland leefden.
Omdat we op een auto als vervoer waren aangewezen, mede door het
schooltransport van onze kinderen Milan en Minhu hebben we een auto die
op een ingebouwde propaan installatie rijdt. Hierdoor is de vervuiling
door roetdelen 0% en aan onverbrande gassen practisch nihil zodat de CO
2 uitstoot gering is. In dit kader is het interessant te vermelden dat
de Duitse autofabriek B.M.W een auto heeft geconstrueerd met een
waterstofmotor en tevens enige pompstations heeft geïnstalleerd.
Het is duidelijk dat het laatste misschien wel het grootsste opstakel
zal vormen voor een vergroting van de omzet van deze nieuwe 100%
ecologisch zuiver verbrandende auto.
1.
Hemelwater opvang en recycling-systeem
We hebben indertijd, toen we op de boerderij woonden in Stegeren, een
apart systeem voor de opvang van regenwater in
de boerderij ingebouwd voordat we met de verdere verbouwing begonnen.
Daardoor is het gehele systeem goed in de aarde en tussen en onder de
nieuw gebouwde delen van onze boerderij gerealiseerd. De
opvangcapaciteit voor het regenwater is over drie tanks verdeeld samen
11.500 liter maximaal. Wordt er meer water aangevoerd dan opgevangen
wordt, dan loopt dit via een overloop veilig als schoon water in een
verzinkput die we in de tuin hebben gegraven. De opvang capaciteit van
het dak ligt tussen de 275 en 300 m2. Regenwater wordt via vier
demontabele filters geleid naar 2 toiletten een wasmachine en drie
tappunten, waarvan een belangrijke in mijn nieuw ingebouwde atelier. Op
deze manier hebben we een nieuwe aanzet gegeven voor de uiteindelijke
realisatie van een compleet grijs- en zwartwater systeem. In
verschillende trajecten uitgevoerd zal het er uiteindelijk toe leiden
dat er een compleet grijs- en zelfs zwart (toilet) watersysteem ligt.
Al het geloosde vuile water zal dan naar een waterzuiveringsinstallatie
lopen en gerecycled worden voor hernieuwd gebruik vanuit de 3
watertanks. Daar zal naast een prachtige ecologische oplossing ook een
heel ander prijskaartje aan hangen gezien het veel lagere gebruik van
drinkwater wat sterk in prijs zal toenemen. In samenwerking met de
Ommer Marke (een mileuwerkgroep uit de plattelands buurt waar we
woonden) werkten we plannen en experimenten uit van verschillende
proefoplossingen in het gebied van Oost Salland.
Aangezien er enige gebieden in Nederland zijn waar geen riolering wordt
aangelegd zullen er voor het jaar 2005 andere wegen moeten worden
ingeslagen om de lozing op het oppervlaktewater en de directe lozing in
de aarde 100% zuiver te laten zijn. Volgens wettelijke bepalingen moet
Nederland in 2005 lozingszuiver zijn. Deze buitengebieden t.w. de Peel,
Noord Groningen, gebieden van Achterhoek en Zeeland en dan het gebied
van Oost Salland (Overijssel) zijn benoemd tot de zgn. IBA Systeem
Gebieden. Kortweg betekent IBA - Individuele Behandeling Afvalwater.
Wij zijn toen dan ook gestart met een dergelijke oplossing in fasen te
realiseren.
Bij het
transport van het hemelwater wordt gebruik gemaakt van een electrisch
aangedreven pomp die zichzelf koelt via het doorstromend water. De pomp
is zeer geluidsarm. Om onderhoudsredenen pompt deze pomp binnen
2½ minuut 300 liter water naar een reservetank die op 8 meter
hoogte onder de nok van de boerderij ligt. Slechts 1 x starten van de
pomp is voldoende om steeds opnieuw een hoeveelheid van 300 liter water
naar de hoge reservetank te pompen. Het water eenmaal in die tank, valt
via de zwaartekracht naar alle tappunten en apparatuur zodra daar vraag
naar is. Daar de pomp nu niet steeds bij vraag naar water hoeft aan te
slaan, is dit circa 150 maal tappuntvragen minder tegen 1 maal starten
en in 2½ minuut 300 liter regenwater omhoog pompen. Dat dit
aanzienlijk scheelt in de kosten van onderhoud door
slijtagevermindering en langdurig gebruik van de installatie, geeft dit
op de lange duur een extra besparing. Wanneer het volledige
water-recyclingsysteem een maal in werking zal zijn, komt daar nog een
aanzienlijke waterbesparing op het te verbruiken drinkwater bij.
Er zijn eigenlijk twee mogelijkheden voor de zuivering van al het
lozingswater in dit recyclings systeem.
A. De natuurlijke manier van een op basis van ecologie aangelegd
Helofytenfiltersysteem of ook wel rietveld genoemd.
B. Als tweede optie is er de mogelijkheid tot het installeren (in de
bodem) van de Bio-rotor. Deze werkt op basis van aerobe- en anaerobe
bacterieën via langzame rotering vanuit de werking tussen water en
zuurstofwisseling. Ook deze zorgt voor 100% zuiver eindlozingswater.
Berekeningen op lange termijn geven een terugwinnen van alle gedane
investeringen in dit systeem van tussen de 25 en 30 jaar. Daarbij is de
factor van de relatieve verhogingen van de prijs van een m3. drinkwater
in de nabije en verre toekomst natuurlijk nooit exact te bepalen. De
prognoses ten aanzien van de kosten voor onze drinkwaterzuivering en
distributie in Nederland en ook daarbuiten geven aan dat deze prijs
sterk zal verhogen. Voor de creatie van de balans in het leefmilieu
zullen juist oplossingen van langere termijn een belangrijke plaats
innemen.
Totaalopbrengst
hemelwater in het jaar 2000 bedroeg 80.000 liter! Dit is bijna de helft
van het totale watergebruik van een gezin van 4 personen.
Het hemelwatersysteeem in de boerderij 'De Blauwe Wereld' is aangelegd
door:
Heflex Watersystemen Dr. Nolenslaan 157 c 6136 GM Sittard
Tel./fax: 046 4572206 2.
2.
Zonnepaneel in combinatie met boiler
Mea en ik zijn blij met deze efficiënte en milieugecombineerde
heetwater voorziening. We berekenden dat huur van het zonnepaneel iets
goedkoper was en aanschaf van de ketel en boiler op zijn beurt weer
voordeliger was. Door prijsveranderingen en evt. nieuwe
subsidieregelingen kan die verhouding snel wijzigen. Het vraagt een
nauwe bereking, ook ten opzichte van onderhoud en mogelijke
verkoopwaarde van de installatie bij verhuizing.
3.
Het Ecologische toilet
Na vele eigen experimenten met ecologische toiletten gedurende onze
periode van verblijf in de Franse Pyreneën vond ik via vrienden in
ecologische kennis en informatie www.composttoilet.nl -
Kijk naar TinyhouseNederland.nl.
Dit
toilet lost het steeds terugkomend probleem van niet te scheiden urine
en faecaliën op. Het scheidt deze perfect waardoor de amoniak met
50% water in een apart reservoir geneutraliseerd en gerecycled wordt.
De faecaliën kunnen drogen en/of op andere manier tot mest worden
verwerkt als er geen ziektekiemen in aanwezig zijn. De droge
faecaliën nemen zoals bekend ongeveer een vijfde van het
oorspronkelijke volume aan. Dit is dus gemakkelijker te transporteren.
Een gescheiden toiletoplossing als deze is uiteraard niet van
toepassing bij een zwart waterrecyclingsysteem. Daar kan zowel de urine
en de faecaliën geheel in de bovengenoemde recycling worden
afgebroken en in 100% zuiver water resulteren.
4.
De Waterram
Informatie beschikbaar over de ingenieuse vondst van dhr. Breur
(Breurram) uit Enschede in Twente.
Hij ontwikkelde een watertransport systeem waarbij zonder externe
energiebron als electra of olie water over kleine of grote afstanden op
verschillende hoogte nivo's getransporteerd kan worden. Dit wordt reeds
in tientallen landen, vooral in de derde wereld toegepast.
5.
Combi-paneel en Warmtepomp
A. Het Combi-paneel is een speciaal zonnewater verhittingspaneel voor
de heetwatervoorziening op een dak gemonteerd, waarbij tevens
electriciteit gewonnen wordt.
B. De warmtepomp is een combinatie van warmtecollectie uit de aarde
(geothermische warmte) en door zonnestraling verkregen verhitting van
water naar het systematische verwarmen van een binnenruimte.
6.
Homatherm Cellulose Isolatie dekenpaketten
Deze isolatiematerialen stabiliseren zeer goed het binnenklimaat van
een ruimte bij koude en warme perioden buiten. Het bezit een hoge
kwaliteit aan temperatuurisolatie en geluidisolatie. Bovendien heeft
het een sterk ademende werking wat gunstig voor de gevoelswaarde van de
binnenruimte. 100% ecologisch en in vele maten en dikten.
7.
HEP 2 O watertransport systeem
Een hoge kwaliteit buissysteem voor drinkwater- en grijswater systeem.
Non PVC! en zeer handig in de praktijk van de installatietechniek.
8.
Acrylverf recycling &
conservering / Acrylic paint recycling &
maintenance
Een ecologisch zuiver proces waarbij acrylverf wordt gezuiverd bestaat
wel maar is in prive sector zeer omslachtig. Bij grote Recycle
fabrieken als in Almere-Buiten en Amsterdam vindt deze pigment
scheiding wel plaats. Daar wordt het dragende materiaal waar de
acrylverf op zit, als papier 'bont papier' genoemd. De
pigmenten en de acryl-binder (medium) worden op verantwoorde manier van
elkaar gescheiden.
Chemisch filteren van
acrylverfrestanten
Op het ogenblik werk ikpersoonlijk niet met de filter/chemicaliën
voor
restanten van acrylverf. Dit bleek te ingewikkeld en te
inefficiënt.
Ik schilder nog steeds met acrylverf. Door onze verhuizing kan ik deze
informatie nu niet vinden. De chemische methode is niet goedkoop
behoorlijk
bewerkelijk. Daarom pad ik deze methode niet meer toe. Toch kan ik je
iets aangeven wat misschien bij kan dragen
aan een schoner milieu. Het is in feite heel eenvoudig.
Als je schildert met acryl zorg je dat er vlak in de buurt
van je palet en schilderij een apart linnendoek of goed en sterk papier
ligt van een redelijk formaat / 50 x
Grootschalig recyclen
op het atelier van de Werkplaats Molenpad
Alle studenten die op de Werkplaats Molenpad schilderen
recyclen hun restverf op reeds betekende schetsvellen die speciaal
hiervoor
gespaard worden. Per jaar breng ik circa
Naptolverf
Wat eveneens bijdraagt aan een schoner milieu is dat je geen
cadmium houdende acrylverf (of olieverf)
gebruik. Daarvoor in de plaats zijn tegenwoordig hele goede en
kleurechte nieuw
ontwikkelde acrylverven ontwikkeld. Deze worden Naptol genoemd. Deze
verfsoorten zijn ook voor mengen zeer geschikt en bovendien goedkoper
dan
cadmium. Een hele verbetering!
Een aanrader is dat als je verf uit je flacon drukt je de
fles daarna direct met de dop gewoon goed sluit. Doe je dat niet dan
kan het
droging proces met de acrylverf in de pot heel geleidelijk aan
beginnen. Dat
merk je zeker niet in het begin. Een eenmaal ingezet droging proces in
een pot
is niet meer te stoppen.
Wat ook goed is om te doen is als je de verf uit de pot druk
direct daarna de pot wat in elkaar gedrukt te houden. Er zit dan door
het
drukken minder zuurstof in de pot. Dan is er ook minder kans op
uitharden van
de verf in de flacon. Dan weer direct de dop goed afsluiten.
Zelfs als vaste handeling steeds even de dop los op de
flacon zetten is al beter tegen het uitdrogen dan ze open laten staan
onder het
schilderen. Beter natuurlijk, maar soms hinderlijk is het direct
dichtdraaien
van de dop.
Bij ronde dekselpotten is het uitknijpen van lucht niet
mogelijk. Daar volstaat het slechts het direct dicht draaien van de
deksel om
uitdrogen te voorkomen.
Te veel overgebleven verf op je palet, die niet vermengd is
geraakt tijdens het schilderen kun je terugdoen in de flacons of in de
potten.
Van de flacons kun je dan het spuitstukje eraf halen en de heldere
restanten
bijvoorbeeld met een paletmes terugstoppen. Bij dekselpotten wijst zich
dit
vanzelf.
Te veel overgebleven en welonderling vermengde verfrestanten
kun je ook in oude schoongemaakte potten stoppen. Bewaar de restpotten
daarvoor.
Vaak is verf op het palet versmeerd en daardoor vermengd met
andere kleuren enz.
De verf is op zich nog goed en smeuïg. Door dit dan gemengd
en al terug te stoppen in een oude pot maakt dat je er later misschien
nog iets
mee kunt doen. Je kunt het altijd als nog op de drager of papier
uitsmeren (zie
boven: recycling).
Laten we
elkaar inspireren en informeren. De mogelijkheden en
verschillende kwaliteiten veranderen snel in deze tijd van
vindingrijkheid op het gebied van ecologische ontwikkelingen. Een
pakket van bovengenoemde eco-categorieën wordt je toegezonden.
De kosten voor een enkel item-pakket, inclusief alle copieën,
verpakkingsmateriaal en porti bedraagt € 15,=. E-mail
michiel -AT- dhont.nl
..........
plaatsing hemelwatersysteem en -tanks /
installation of rainwatersystem and reservoirs
Environmental projects and information available
Introduction
As you will understand the ecological solutions mentioned in this
category are not separate from my visual art project GAIA, about which
you could read on previous pages. For years now I have been trying to
live as consciously as possible - especially in daily practice - with
the environment of this earth. However, as a Western human being I am
unable to realise the ecological ideal in all aspects of my life. From
the location where we are now living, it is practically impossible to
move within the daily environment of country life without a car. There
is no coach service in close proximity. In order to decrease CO2, at
least we are happy to drive a car that runs with a special propanegas
installation. To Amsterdam I travel by train.
1.
Rainwater collection and recycling system.
When we lived in our farm till 2004 we have built a water system for
separate collection of rainwater. The collecting capacity contains
11,500 litres.This
collection is possible, as the surface of the roof of the farm is
approx. 275 m2. Rainwater is provided to 2 tiolets, the washingmachine
and three different taps of which one is in my art studio. We now have
a second water supply system in the farm. In this way we have laid the
foundation for a so-called grey water system. Eventually we will be
able to provide all the wastewater of the whole household, including my
studio with recycled water. At the end the black system including
toilets will be fully connected on this second complete system. All
this will be streaming through a water purification system. This
rainwatersupply system has been constructed including a self-cooling
small waterpump, which pushes the rainwater up to a height of 8 m ( 24
feet). In 2½ minutes the pump pushes 300 liters into a tank
underneeth the roof of the farm. Instead of making ignitioncontact to
start the pump supplying water by any tapdemand it now needs only one
time to start pumping. This saves about an everage of 150 to only 1
time on 300 liters to supply the rainwater to the demanding
waterpoints. Then the rainwater runs to all the demanding points by
gravity because of the high position of this tank! As you know a
minimum of maintenance and longlife of this kind of machinery means a
lot to finances and longterm recycling of machinery. There will be more
or less two systems to make the circle complete. There is the natural
biological halophyte or reed land system. As a second option there is
the electrical and biological Bio-rotor which works with arobe and
anarobe bacteries by rotating slowly and therefor cleaning the water
100%. In the future the water purification and supply in The
Netherlands as well in the whole world (climatological changes are one
aspect) will become, in addition to the current green house effect, one
of humanity's confrontations with regard to the environment. At a visit
I payed to the recently hold international World Water Forum in The
Hague outcome confirmed so!
Total
gain of rainwater in the year 2000 has been 80.000 litres.! This is
almost half of the average use of a 4-person family.
The rainwatersystem in the farm 'The Blue World' has been constructed
by:
Heflex Watersystemen Dr. Nolenslaan 157 c 6136 GM Sittard, The
Netherlands
Tel./fax: 0(031)46 4572206
2.
Solar heater in combination with boiler
Mea and I are very pleased with the environmental / energy project of
providing hot water through a solar water heater and high efficiency
boiler. This combination can be bought or rented from electricity
boards throughout The Netherlands. From a financial point of view
renting the solar water heater turns out to be most cost-effective. We
have bought the high efficiency boiler as this in the end is a bit more
cost effective. The solar water heater together with the high
efficiency boiler (H.R. Heater) proves to be efficient in use and as
regards cost-effectiveness a good financial and environmentally
friendly application.
3.
Ecological toilet
After experimenting for many years in Molières in the French
Pyrenees with various ecological toilets, I recently - through friends
who exchange ecological information - have found a toilet where urine
is separated from faeces. This allways has been an ecogical problem
wherever. It is a simple and ingenious solution: www.composttoilet.nl or look at www.TinyhouseNederland.nl.
4.
The Waterram
Information about the ingenious watertransport system, called Breurram
from Enschede, The Netherlands. A cheap and very efficient
transportsystem which brings water on a higher level without any
external source (f.ex. electricity) and specially ment for third-world
countries.
5.
Combi-panel en Hotwaterpump
Two systems to heat water by sunheating. One is the Combi-panel
providing hot water and electricity. The other is the combination of
the waterpump system with the use of geothermic warmth and warmth
collected and provide by sunradiation.
6.
Homatherm Cellulose Insolation Boards
Stabalizing the indoor climat when cold or hot outside the house. It
has an high insolating quality and soundproof quality.100% ecological
and a big variaty in mesures.
7.
HEP 2 O - gray tubes for watersupply
(in house and garden etc.).
A high quality tubesystem for reguler watersystem and grey / black
recycling watersystem. Made of non-poluting material! Complete
recycling aswell.
8.
Acrylic-paint purificationsystem
A
ecological pure process to clean and devide acrylic-pigments and
medium. Put all the rests of socalled waiste-paint on a special canvas
or strong paper ( 200 grams minimum). Use it many times to clean your
brushes, paletnife and waiste-paint from your palet. Stroke it over the
whole surface of the canvas or paper to cover this surface entirely.
You can redo this many times and make it thick layer.
The basic paint mass will be a good support to once start a new
painting on it. You then have saved a lot of waisting material which
doesn't come to the drinking sewerwater system by poluting water
surface in your country.
Some painters/artists donot like these colours all over the surface of
the canvas to start a new painting. No problem. You simply cover that
with Gesso primair for canvas. That is cheap and makes the surface
complet white. Most artist accept that as a starting point to paint on
this layer on the canvas. Saves a lot of polution in lifetime.
Make sure you let dry the Gesso for 24 hours before you start painting
on it. then it will not suck the pauint in this layer anymore. No waist
of migment (money) by this way.
Do
e-mail to me if you are also busy ecologically. There will be
sufficient inspiration and information. I send a package of copies
regarding most of the above mentioned eco-categories. Costs for one
package
including all copies, package and stamps will be Eu 20,=.
In case you ask for one issue costs will be still the same.
E-mail: michiel -AT- dhont.nl

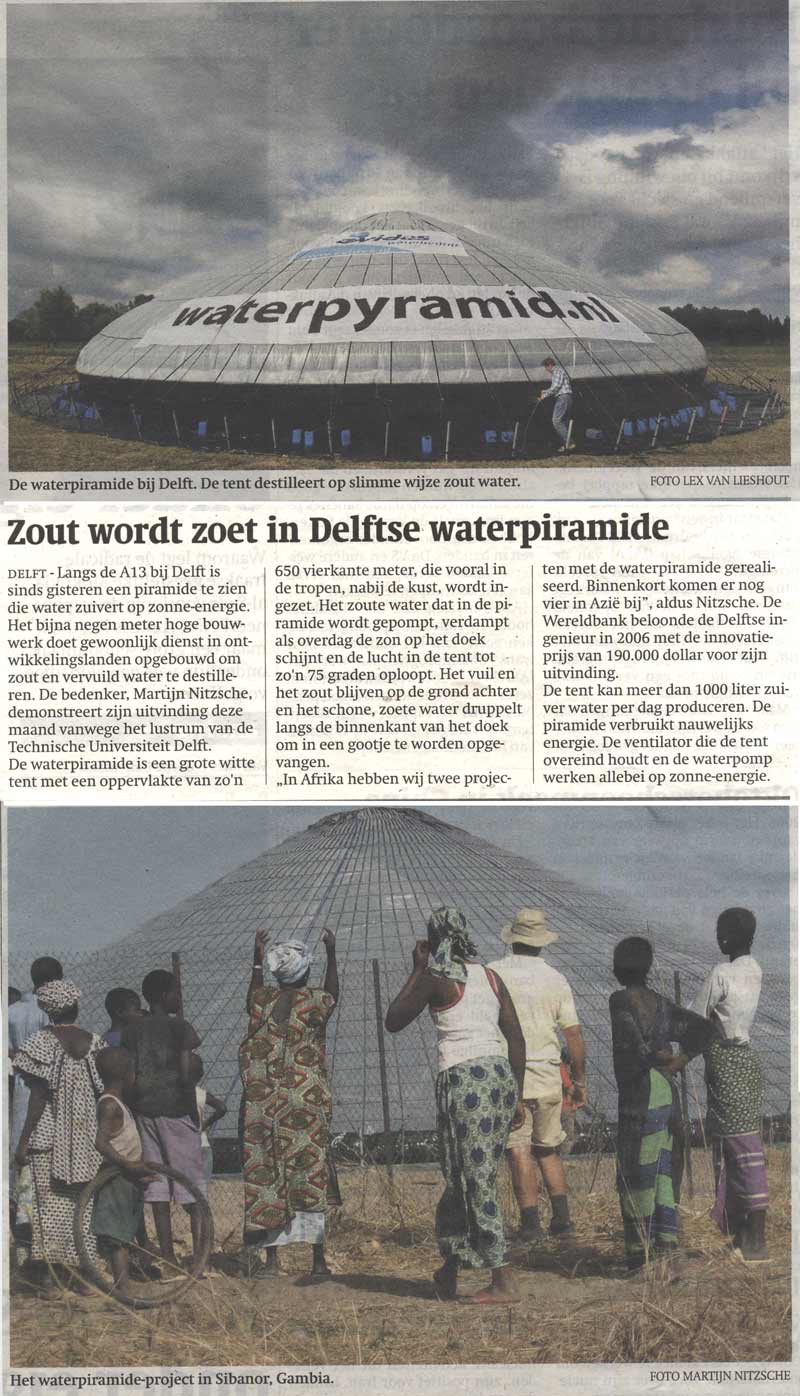

How
to create sweet / drinking-water from salt seawater:
this
can be connected with this new system of No-energy Transportation
of water over long distance:
The Waterram
read below
This
www.waterpyramid.nl kan be seen as an addition from
pipeline-system 'Waterram'
an amazing system of No-energy Transportation of water over long distance:
The
Waterram
Information about the ingenious watertransport system, called Breurram
from Enschede, The Netherlands. A cheap and very efficient
transportsystem which brings water on a higher level without any
external source (f.ex. electricity) and specially ment for third-world
countries.
Water dat omhoog stroomt /
Water which streams upwards
???
 |
|
|
Je draait de kraan open en er stroomt water uit, zelfs als je op de
tiende verdieping van een flat woont. Een goed werkende
watervoorziening lijkt de normaalste zaak van de wereld. Toch zijn er
zelfs in West-Europese landen afgelegen gebieden waar geen waterleiding
is.
De Nederlandse bewoners van een mooi vakantiehuisje in de
Franse
Languedoc haalden het water uit een helder, fris beekje dat langs het
huisje stroomde. Acht meter lager mondde het beekje uit in de rivier de
Vernazobre. Toen viel plots het beekje droog. Het bleek geen beekje te
zijn, maar water dat ontsprong uit een lek in
een irrigatiekanaal.
Dat kanaal was drooggevallen, dankzij achterstallig onderhoud en de
funeste invloed van wroetende everzwijnen. Ooit stroomde water via
irrigatiekanalen langs de heuvelrug naar de landerijen in de omgeving.
Het systeem raakte in onbruik, kanaaltjes slibden dicht en boomgaarden
moeten nu water ontberen. Een droom leek in duigen te vallen.
Een
artikel vorig jaar in de uitgave Internationale Samenwerking opent
nieuwe perspectieven. Daarin staat de Breur-ram beschreven, een pomp
die water pompt op waterkracht, in plaats van op elektriciteit of
diesel. De onderdelen zijn gemakkelijk verkrijgbaar in een Nederlandse
speciaalzaak en de verkoper, die niet veel van de constructie snapt,
schroeft alles ook nog eens vlot in elkaar. Voor alle onderdelen bij
elkaar betaal je in de speciaalzaak in totaal ongeveer honderd gulden
(2000 Bfr.). In de achtertuin proberen de Nederlanders het uit en de
pomp blijkt goed te voldoen. Eind 1998 tijgen ze naar Frankrijk. Een
aanvoerslang gaat vanuit de rivier over een muurtje en eindigt in een
rechte, dalende pijp die naar de waterram leidt. Binnen een uur stroomt
er door zestig meter tuinslang een halve liter water per minuut naar
een vat twaalf meter boven het riviertje.
Kinderlijke eenvoud
In
een Enschedese achtertuin heeft Gert
Breur (44) Enschede / Netherlands / Breurram, wiens
waterramontwerp
in Internationale Samenwerking stond beschreven, een
demonstratie-opstelling geplaatst. Op een lage stellage staat een groot
vat met regenwater. Een kraantje onderaan het vat is met een slang
verbonden. Breur verbindt zijn waterram met vlotte handbewegingen aan
het einde van de slang. Het is een eenvoudige constructie. Zijn
zevenjarige dochter Gwendolyn kan het apparaat zonder moeite in elkaar
zetten.
Breur
is al dertig jaar druk in de weer met technische constructies. Sinds
begin jaren zeventig besteedt hij aandacht aan waterrammen, met als
resultaat de ontwikkeling van de Breurram. Informatie over
waterramtechnologie is ondermeer verspreid via de Werkgroep
Ontwikkelings-Technieken van de Universiteit Twente,
waarin Breur en
zijn vrouw Rita beiden actief zijn. Inmiddels hebben de Breurs al uit
bijna honderd landen vragen en reacties ontvangen.
Demonstratie
Vanuit
een rechte pijp, waarin het water snelheid maakt, voert de aanvoerslang
water naar het centrale T-stuk van de Breurram. De verticale
impulsklep, boven, staat open. Het water stroomt steeds sneller weg.
